洗印车间中央空调出风口附加过滤器的设计

    一般要求影片加工制作环境的适宜温度为20℃,相对湿度为70%左右,空气洁净度要求洁净室级别300级,尘粒径(μ)≥0 5、平均含浓度(粒/升)≤300,只有在这样的空气质量环境中才能保证洗印电影拷贝的质量。

    洗印车间应采用中央大空调系统,中央大空调系统在对温度、湿度及空气洁净度的控制及送风量等方面均符合影片生产制作环境的要求。然而,中央空调系统因条件所限也有其一定的缺点。由于洗印车间的中央大空调系统长年运行,在空调送风筒壁上会附有一些粉尘。在正常送风时,这些附着在风筒壁上的粉尘在空气风压效应力的作用下会贴附在风筒壁上,一般不会剥落,因而不会影响输送的空气质量;但当节假日休息时,空调系统停止工作不送风,在没有风压效应作用力的条件下,风筒壁上贴附的粉尘就会松弛。当空调系统再度启动送空调风时,部分附着不紧的粉尘就会被空调头风吹落,并随着空调头风被送到洗印车间各个工作场所,从而污染影片洗印加工环境。尽管空调开机后所送头风吹出的粉尘是少量的,而且随着空调的持续送风,空调所送空气会趋于正常,然而停机再开机所送出的头风吹出的粉尘对影片加工环境却有严重的污染,尤其是对印片室印制电影拷贝的质量影响最大。

    印片室是在暗室条件下进行印片操作的,空调吹出的粉尘往往不容易被人们及时发现。我厂曾经发生过因中央空调再开机后吹出粉尘污染印片室环境的情况,使漂浮在空气中的粉尘颗粒落在电影胶片上,造成印片时胶片划道子,使所印制的电影拷贝报废,造成重大的经济损失。可谓是经验教训深刻。

    为防止中央空调风筒吹出的粉尘污染生产环境,洗印车间用医用纱布制作了纱布口袋,装在工作室内的空调出风口处以滤掉风口吹出的粉尘,虽然能解决一定问题,但由于纱布孔眼较大,滤尘效果不很理想;并且由于空调出风口在室内墙壁上处于平面状态,纱布口袋在出风口处不易固定,经常不经意间被吹掉,起不到应有的作用。

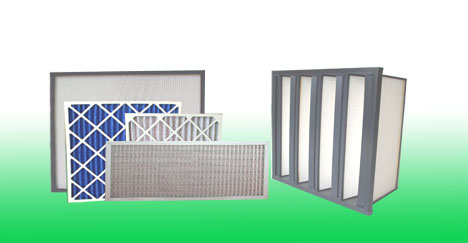

    因此,需要设计一个好装拆、滤尘效果既好又安全的空调出风口过滤器来解决这个问题。经过厂里技术人员和工人师傅的共同研究和多次实验,制作出了好装卸、滤尘效果好的空调出风口附加过滤器,见图1。该空调出风口附加过滤器为铝型材框架结构,外形框架尺寸需根据室内出风口大小制作不同的规格,框架内部结构都一样。出风口过滤器由(1)主框架、(2)尼龙沙网、(3)无纺空气过滤棉、(4)内固定框、(5)固定螺钉、(6)橡胶压条等部件组成。

    空调出风口过滤器主框架、压框选用铝质型材是因为这种型材具有重量轻、成型好、易加工制作的特点,而且联接组装时有专门的型材组装联接标准构件,便于安装。

    制作步骤如下:

    (1)主框架选用截面厚1 5ｍｍ型材,型材上有方型孔,用型材连接构件插入方型孔内将其固定,联接成方形框架;

    (2)然后在主框架表面蒙上一层尼龙沙网,再用橡胶压条将尼龙沙网边缘压入铝质型材凹型槽中固定,尼龙沙网的作用是用来托档;

    (3)内加无纺空气过滤棉层;

    (4)内固定框是由槽型铝型材制作成的方框,其方框外沿尺寸小于主框架内框,用内固定框将过滤棉四边压入主框内挤压固定。

    (5)主框架两边框各装有Ｍ5螺钉,在空调出风口框上攻有Ｍ5螺纹孔,Ｍ5螺钉与空调出风口边框进行螺纹联接。

    就整个空调出风口附加过滤器来看,结构简单精巧,整体安装拆卸方便。如果无纺空气过滤棉脏了,更换也十分简单方便,只要将内固定框卸下便可取出无纺空气过滤棉,然后换上新的无纺空气过滤棉,压入内固定框,挤压固定即可。

    空调出风口过滤器采用无纺空气过滤棉对空调风口吹入工作室内的空气进行过滤,效果非常好,过滤空气中尘粒径(μ)≥0 5的除尘率达到95%以上。安装了无纺空气过滤棉的空调出风口附加过滤器后,解决了中央空调重新开机时吹出含有粉尘的空气污染生产加工环境的问题,在安装了出风口附加过滤器后,就不会再出现因空调空气粉尘影响拷贝质量的事情。
